Kit Pédales instrumentées 3D (PI3D) + Maxi-Phyling — Mesure de force synchronisée

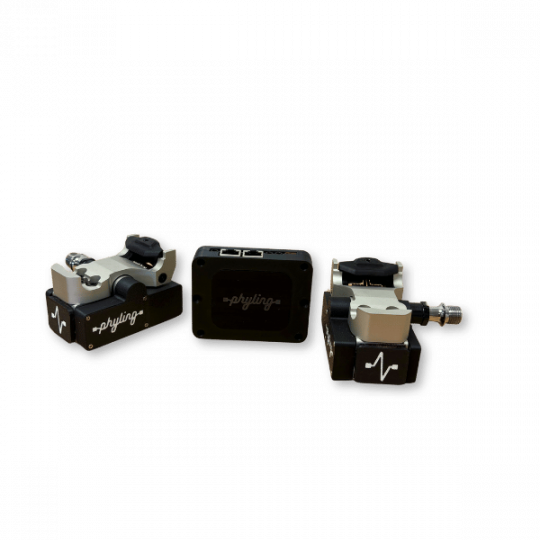

Pédales instrumentées 3D avec Maxi-Phyling

Référence: PHYL_PACK_PI3D

Le kit associe les pédales instrumentées 3D (PI3D) — capteur de force triaxial jusqu'à 450 kg, 200 Hz — au boîtier Maxi-Phyling, qui synchronise l'enregistrement des deux pédales à moins de 5 ms et centralise vos données. Compatible Shimano, Look et pédales plates. Idéal pour l'analyse du pédalage en cyclisme : force radiale, latérale, tangentielle, efficacité, puissance et balance gauche/droite.

Moyens de paiement sécurisés

Description
Détails du produit

Le pédalage mesuré, synchronisé et exploité de bout en bout

Pédales instrumentées 3D + Maxi-Phyling : les forces mesurées au pied, synchronisées et enregistrées par le boîtier qui pilote l'ensemble.

Le kit Pédales instrumentées 3D (PI3D) + Maxi-Phyling associe les capteurs dynamométriques 3 axes intégrés à chaque pédale au boîtier Maxi-Phyling, qui contrôle la connexion Bluetooth des deux pédales, synchronise leur enregistrement et centralise les données. Chaque pédale dispose de son propre boîtier Mini-Phyling V2, qui peut aussi enregistrer en toute autonomie.

Pensé pour les entraîneurs de cyclisme, laboratoires de performance, kinésithérapeutes du sport et coureurs exigeants.

La puissance affichée ne dit pas tout

Deux cyclistes peuvent développer la même puissance moyenne avec une technique de pédalage radicalement différente : répartition des forces, efficacité de la poussée et de la tirée, symétrie gauche-droite.

La mesure tridirectionnelle des forces est aujourd'hui l'un des indicateurs les plus fiables pour corriger la technique de pédalage, améliorer l'efficacité, prévenir les asymétries et individualiser chaque séance.

Deux pédales indépendantes, un enregistrement synchronisé

Chaque PI3D transmet ses données en Bluetooth Low Energy. Sans boîtier central, la synchronisation entre pédale gauche et pédale droite reste approximative. Connectées au Maxi-Phyling, les deux pédales sont pilotées par une seule horloge : le Maxi-Phyling contrôle le démarrage et l'arrêt de l'enregistrement sur les deux pédales à la fois, avec une synchronisation inférieure à 5 ms.

Le Maxi-Phyling gère aussi le transfert des données vers l'application ou leur export en mode USB, sans manipulation séparée pour chaque pédale.

Deux composants, un seul système

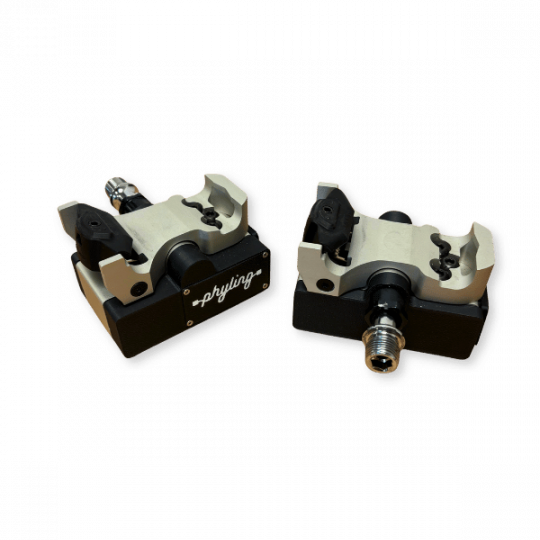

Pédales instrumentées 3D (PI3D)

Capteur triaxial à jauges de contrainte dans chaque pédale, avec son propre boîtier Mini-Phyling V2 pour l'enregistrement ou la transmission Bluetooth.

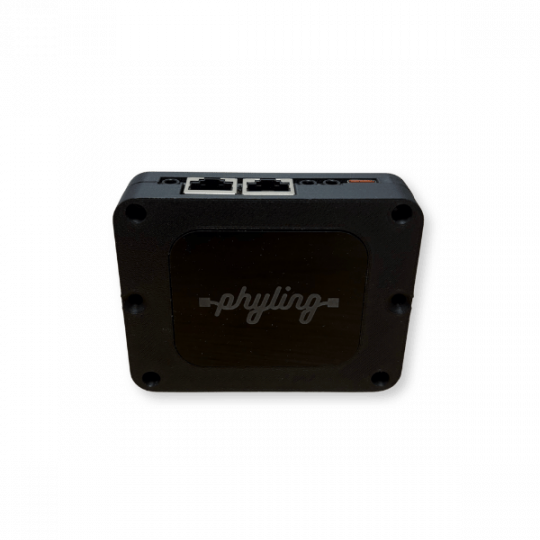

Maxi-Phyling

Boîtier de contrôle et de synchronisation : pilote l'enregistrement des deux pédales, centralise les données et gère leur récupération.

Analysez chaque phase du cycle

La mesure tridirectionnelle isole précisément où et comment la force est appliquée sur la pédale.

Force totale
Norme de force

Phase de poussée
Puissance moyenne

Phase de tirage
Puissance moyenne

Efficacité
% par cycle

Technologie de mesure

Une mesure directe, pas une estimation

Les capteurs dynamométriques 3 axes intégrés aux pédales mesurent directement les forces d'interaction pied-pédale, jusqu'à 450 kg, avec une précision de 0,5 ± 1,3 %, échantillonnées à 200 Hz.

Couplées au Maxi-Phyling — accéléromètre et gyroscope 3 axes, magnétomètre 3 axes, GPS multi-bande L1/L5 à 10 Hz — les pédales offrent une chaîne de mesure complète, du pied jusqu'à la trajectoire, pour une analyse biomécanique de terrain sans compromis sur la précision.

Comment fonctionne l'enregistrement

Connexion automatique

Une fois les PI3D et le Maxi-Phyling allumés, la connexion Bluetooth s'établit automatiquement entre chaque pédale et le boîtier. Les LED cessent de clignoter une fois la connexion établie.

Enregistrement piloté depuis le Maxi-Phyling

Un appui sur le bouton REC du Maxi-Phyling démarre l'enregistrement synchronisé des deux pédales (synchronisation < 5 ms). L'enregistrement est aussi pilotable depuis l'application Phyling, avec visualisation en temps réel des variables de pédalage.

Récupération des données

Le Maxi-Phyling transmet ses données à l'application ou à l'application cloud Phyling en fin d'enregistrement. Il peut aussi être branché en mode USB pour un export direct des fichiers.

La précision au bout de la pédale

450 kg Force mesurable	200 Hz Fréquence d'acquisition
0,5 ± 1,3 % Précision	3 axes Capteur de force

Capteurs dynamométriques sans fil intégrés directement dans la pédale, communiquant en Bluetooth : aucune mesure indirecte, aucun câble sur le pédalier.

Ce qui différencie le kit PI3D + Maxi-Phyling

✓ Mesure directe des forces sur 3 axes, sans câble

✓ Précision de 0,5 ± 1,3 % jusqu'à 450 kg

✓ Analyse complète poussée / tirage cycle par cycle

✓ Compatible Shimano, Look et pédales plates

✓ Synchronisation gauche/droite inférieure à 5 ms via le Maxi-Phyling

✓ Maxi-Phyling tout-en-un : GPS multi-bande, accéléromètre, gyroscope, magnétomètre

✓ Données brutes et calculées exportables avec timestamp

Caractéristiques techniques

Pédales instrumentées 3D (par pédale)

Capteur	Capteur de force triaxial à jauges de contrainte
Gamme de mesure	-100 à +100 kg (Fx, Fy) / -450 à +450 kg (Fz)
Précision	0,5 ± 1,3 %
Poids	530 g par pédale
Matériau	Aluminium
Température de fonctionnement	0° à +40 °C
Autonomie batterie	2 h
Transfert de données	Bluetooth Low Energy (BLE)
Fréquence d'échantillonnage	200 Hz (forces, gyroscope, capteur angulaire)
Compatibilité	Cales plate, Shimano et Look

Maxi-Phyling

Dimensions	77 × 49,5 × 19,3 mm
Poids	100 g
Autonomie	9 h en fonctionnement continu
Connectivité	Wi-Fi, Bluetooth (BLE)
Fréquence d'échantillonnage	Jusqu'à 1 kHz
Capteurs embarqués	Accéléromètre 3 axes, gyroscope 3 axes, magnétomètre 3 axes, GPS multi-bande (L1/L5) à 10 Hz
Étanchéité	IPX7

Schéma des forces radiale, latérale et tangentielle mesurées par Phyling

Une décomposition complète des forces

› Force radiale, latérale et tangentielle

› Angle de la pédale sur la manivelle

› Phase de poussée et de tirage identifiée par cycle

› Puissance totale et par phase, cycle par cycle

Données brutes et calculées

Les données de chaque pédale (identifiées par le suffixe _g ou _d) sont exportables au format CSV, avec un timestamp commun, chacune horodatée pour une analyse fine hors ligne.

Données brutes Force X, Y, Z · Vitesse angulaire de la pédale · Angle pédale/manivelle · Vitesse angulaire pédale/manivelle	Forces recalculées Norme de force · Force radiale · Force latérale · Force tangentielle
Puissance & efficacité Efficacité de pédalage · Puissance et puissance moyenne par cycle · Puissance sur phase de poussée/tirage · Puissance totale	Cadence & symétrie Cadence (rpm) et cadence moyenne · Numéro et phase du cycle · Balance droite/gauche

Un boîtier qui va au-delà des pédales

Au-delà de son rôle de synchronisation avec les PI3D, le Maxi-Phyling reste un boîtier d'acquisition polyvalent, utilisable pour d'autres protocoles de mesure.

Synchronisation des PI3D

Pilote le démarrage et l'arrêt de l'enregistrement des deux pédales à la fois, avec une synchronisation inférieure à 5 ms.

Acquisition de terrain

Capture les accélérations, les vitesses angulaires et la position GPS de l'athlète ou du vélo, en complément des données de pédalage.

Mode autonome

Peut enregistrer sur sa mémoire interne sans être connecté aux pédales, puis se comporte comme une clé USB pour récupérer les fichiers.

Contenu du kit

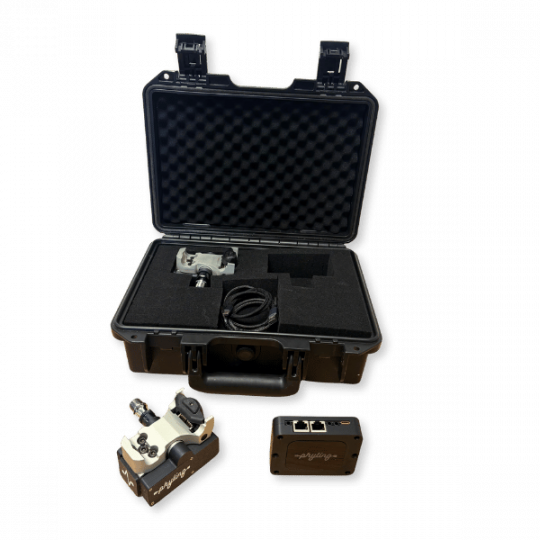

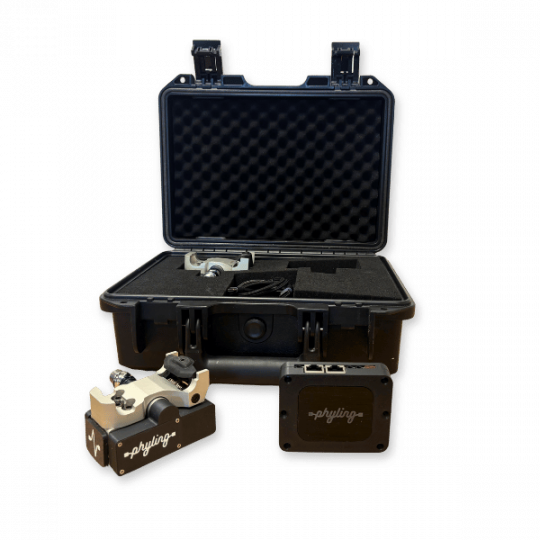

› 1 paire de pédales instrumentées 3D (Shimano, Look ou plate, au choix)

› 1 boîtier Maxi-Phyling

› 2 chargeurs magnétiques pour les pédales

› 1 cordon d'alimentation magnétique pour le Maxi-Phyling

Questions fréquentes - FAQ

Pourquoi ajouter un Maxi-Phyling aux pédales instrumentées ?

Sans lui, chaque pédale enregistre indépendamment avec une synchronisation approximative entre gauche et droite. Le Maxi-Phyling contrôle les deux pédales en même temps et garantit une synchronisation inférieure à 5 ms.

Peut-on distinguer la jambe gauche et la jambe droite ?

Oui. Chaque pédale intègre son propre capteur et son propre boîtier Mini-Phyling, transmettant ses données indépendamment. Les variables sont ensuite identifiées par un suffixe _g ou _d, avec un indicateur de balance droite/gauche calculé automatiquement.

Peut-on utiliser les pédales sans le Maxi-Phyling ?

Oui. Chaque PI3D dispose d'une mémoire interne et peut enregistrer en autonomie complète. Un enregistrement préalable de 30 secondes avec le Maxi-Phyling permet toutefois d'ajouter une synchronisation basique entre les deux pédales, moins précise que l'enregistrement direct via Bluetooth.

Quelle différence entre les pédales PI2D et PI3D ?

Les pédales PI3D mesurent aussi la force sur l'axe Y (latérale), contrairement aux pédales PI2D qui ne mesurent que les forces X et Z (tangentielle et radiale). Les PI2D sont proposées à un prix inférieur.

Quelle est la précision des mesures de force ?

Les capteurs dynamométriques mesurent les forces jusqu'à 450 kg avec une précision de 0,5 ± 1,3 %, échantillonnées à 200 Hz, sur les trois axes de mesure.

Est-ce que je peux récupérer une donnée de force associée à un angle de manivelle pour mes analyses de bike fitting ?

Oui, il est tout à fait possible de récupérer une donnée de force sur n'importe quel axe (X, Y ou Z), à gauche comme à droite, et de la faire correspondre à la position de la manivelle au moment de la mesure.

Quelle est la précision de la position GPS du Maxi-Phyling ?

Le Maxi-Phyling intègre un GPS multi-bande (L1/L5), échantillonné à 10 Hz, pour un suivi de position plus précis que les récepteurs GPS mono-bande classiques.

Quelle est l'autonomie du Maxi-Phyling en utilisation continue ?

Environ 9 heures en fonctionnement continu, que ce soit pour la synchronisation des pédales, l'acquisition de terrain ou l'enregistrement autonome.

Comment récupère-t-on les données après une séance ?

Le Maxi-Phyling transmet automatiquement ses données à l'application Phyling ou à l'application cloud en fin d'enregistrement. Il peut aussi être branché en mode USB pour un export direct des fichiers, comme une clé USB.

Pédales instrumentées 3D et Maxi-Phyling sont des produits de l'écosystème Phyling pour l'analyse biomécanique du pédalage.

Référence PHYL_PACK_PI3D
